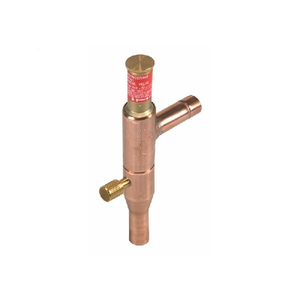

VAN ĐIỀU CHỈNH ÁP SUẤT NGƯNG TỤ

(0 đánh giá)

VDCAS

DANFOSS

CALL

Áp suất ngưng tụ và áp suất bình chứa là đại lượng quan trọng để xác định năng suất lạnh của van tiết lưu và đảm bảo lưu lượng môi chất lạnh cần thiết cấp cho dàn bay hơi. Để đảm bảo áp suất ngưng tụ và áp suất bình chứa không tụt xuống dưới mức cho phép trong điều kiện thời tiết mùa đông, người ta sử dụng van điều chỉnh áp suất ngưng tụ.

Van điều áp chỉnh áp suất ngưng tụ



Khi ta lựa chọn một van KVR thích hợp, để đạt được giá trị năng suất lạnh yêu cầu thực tế, ta dùng số hiệu chỉnh, đay là điều kiện bắt buộc khi những điều kiện trên hệ thống khác với những điều kiện cho trên bảng. Việc lựa chọn phụ thuộc vào tổn thất áp suất cho phép đi qua van.

Thiết bị điều chỉnh áp suất ngưng tụ

1. Thiết bị điều chỉnh áp suất ngưng tụ dàn ngưng giải nhiệt gió

Áp suất ngưng tụ và áp suất bình chứa là đại lượng quan trọng để xác định năng suất lạnh của van tiết lưu và đảm bảo lưu lượng môi chất lạnh cần thiết cấp cho dàn bay hơi.

Để đảm bảo áp suất ngưng tụ và áp suất bình chứa không tụt xuống dưới mức cho phép trong điều kiện thời tiết mùa đông, người ta sử dụng van điều chỉnh áp suất ngưng tụ.

Xem hình 1 và 2 giới thiệu van điều chỉnh áp suất ngưng tụ KVR sử dụng cho dàn ngưng giải nhiệt gió.

Cấu tạo thiệu van điều chỉnh áp suất ngưng tụ KVR và điều chỉnh áp suất bình chứa NRD sử dụng cho các dàn ngưng giải nhiệt gió.

Nguyên lý làm việc: van điều áp KVR mở khi áp suất đầu vào tăng, nghía là khi áp suất dàn ngưng tụ đạt đến giá trị định trước. Van KPR hoạt động phụ thuộc vào áp suất đi vào van. Sự thay đổi áp suất đầu ra của van không phụ thuộc vào sự làm việc của van bởi vì van KVR có một hộp xếp cân bằng số (6). Diện tích hiệu dụng của hộp xếp tương ứng với diện tích hiệu dụng của tấm van. Ngoài ra vẫn còn trang bị một cơ cấu đệm hiệu quả (9) chống lại các xung đột thường xảy ra trong hệ thống lạnh. Cơ cấu đệm đảm bảo tuổi thọ lâu bền cho van mà không làm giảm độ chính xác khi điều chỉnh.

Van điều chỉnh áp suất bình chứa sẽ mở khi hiệu áp trong van đạt 1.4 bar và van mở hoàn toàn khi hiệu áp đạt 3 bar.

Ở điều kiện vận hành mùa đông, nhu cầu lạnh giảm hay năng suất lạnh yêu cầu giảm đi, hiệu nhiệt độ tăng Δtk = t- tkk do đó diện tích trao đổi nhiệt của dàn ngưng yêu cầu giảm đi đáng kể. Van KVR có nhiệm vụ làm ứ lỏng trong dàn ngưng, vô hiệu hóa một phần của dàn, làm cho áp suất ngưng tụ tăng lên.

Giả sử hệ số truyền nhiệt là giống nhau, áp suất và nhiệt độ ngưng tụ yêu cầu là như nhau thì diện tích trao đổi nhiệt dàn ngưng màu đôgn chỉ bằng khoảng 17% so với mùa hè. Vì vậy, muốn đạt được áp suất như vậy, van KVR phải cho ngập lỏng khoảng 83% diện tích dàn. Khi áp suất bình chứa tụt xuống dưới mức cho phép, van KVR mở để cho hơi nóng từ máy nén trực tiếp đi vào bình chứa để tăng đáp ứng yêu cầu.

* Các thông số kỹ thuật

Môi chất sử dụng là HFC, CFC, HCFC.

Dải điều chInh là 5 ÷17.5 bar.

Áp suất làm việc lớn nhất là 28 bar (cho cả 2 loại KVR và NRD).

Áp suất kiểm tra lớn nhất:

        KVR là 31 bar

        NRD là 36 bar

Nhiệt độ của môi chất lớn nhất là 130˚C

Nhiệt độ môi chất thấp nhất là -40˚C .

Dải P-band:  KVR 18 --> 22: 6.2 bar

                   KVR 28 --> 35: 5 bar

Hệ số chênh lệch áp suất để mở van NRD:

                Áp suất bắt đầu mở là 1.4 bar / Áp suất mở hoàn toàn là 3 bar

Năng suất lạnh tính theo nhiệt độ quá lạnh 0˚C và nhiệt độ bay hơi -10˚C, nhiệt độ quá nhiệt hơi hút 0˚C.

Khi ta lựa chọn một van KVR thích hợp, để đạt được giá trị năng suất lạnh yêu cầu thực tế, ta dùng số hiệu chỉnh, đay là điều kiện bắt buộc khi những điều kiện trên hệ thống khác với những điều kiện cho trên bảng. Việc lựa chọn phụ thuộc vào tổn thất áp suất cho phép đi qua van.

2. Van điều chỉnh nước giải nhiệt cho bình ngưng

Van điều chỉnh nước giải nhiệt cho bình ngưng loại WVFM, WVFS, WVS nhằm duy trì áp suất ngưng tụ không đổi trong thiết bị ngưng tụ trong suốt quá trình hoạt động, điều chỉnh lưu lượng nước giải nhiệt rong hệ thống bình ngưng giải nhiệt nước. Khi hệ thống ngưng hoạt động, lưu lượng nước làm mát sẽ bị chặn đứng lại một cách tự động.

Dải nhiệt độ làm việc của môi chất:

WVFM: -25 --> 90˚C

WVFX10 --> 25: -25 --> 130˚C

WVFX32 --> 40: -25 --> 90˚C

WVS: -25 --> 90˚C

Độ chênh lệch áp suất mở:

WVFM10 --> 16, WVFX10 --> 25: lớn nhất là 10 bar.

WVFX32 --> 40: lớn nhất là 10 bar.

WVS32 -->40: nhỏ nhất là 0.5 bar, lớn nhất là 4 bar.

WVS50 --> 100: nhỏ nhất là 0.3 bar, lớn nhất là 4 bar.

Hình 5 sau đây giới thiệu van điều chỉnh nước giải nhiệt thiết bị ngưng tụ kiểu WVFX10÷25 của Danfoss.

Để lựa chọn van Danfoss KVR cần một số thông tin sau:

+ Môi chất hệ thống: đối với chủng loại van Danfoss KVR có các lựa chọn gas lạnh sau:

. HCFC, HFC and HC: KVR 12-22,

. HCFC and non-flammable HFC: KVR 28-35

+ Công suất bay hơi của dàn lạnh: Qe  in [kW]

+ Nhiệt độ bay hơi:  te  in [°C]

+ Nhiệt độ ngưng tụ: tc  in [°C]

+ Kiểu kết nối van: hàn hay kết nối ren

Ví dụ:

+ Hệ thống sử dụng gas lạnh: R22

+ Công suất bay hơi: 10,0 kW

+ Nhiệt độ bay hơi:  te  in [°C] = -40 0C

+ Nhiệt độ ngưng tụ: tc  in [°C] = 30 0C

+ Kiểu kết nối:  hàn

+ Kích thước kết nối: 16 mm.

Lựa chọn van Danfoss KVR:

Bước 1:

Xác định hệ số chuyển đổi gas lạnh:

Dựa vào bảng trên ta xác định được ứng với môi chất R22 có hệ số tỉ lệ là: 1,09

Bước 2:

Tính lại công suất bay hơi dựa trên hệ số tỉ lê của môi chất R22: Q= 10,0 * 1,09 = 10,9 kW

Bước 3:

Ở bước này ta dựa vào áp suất bay hơi của môi chất R22 ta lựa chọn kiểu van KVR phù hợp:

Với công suất bay hơi là 10,9 kW dựa vào bảng trên ta chọn được kiểu van có công suất là 14,4 kW và áp suất thổn thất là 1,6 bar. Cùng với kích thước kết nối là 16mm ta lựa chọn được van Danfoss KVR là KVR15.
