AHU CLEAN



Hệ thống điều hòa không khí AHU( Air Handling Unit) là một thiết bị trao đổi nhiệt thường được dùng trong hệ thống HVAC hoặc xưởng công nghiệp có yêu cầu cao về phòng sạch như trong ngành dược phẩm, mỹ phẩm, vi điện tử. Hệ thống AHU còn đc sử dụng rất rộng rãi trong tòa nhà thương mại, các tòa nhà lớn có hệ thống Chiller trung tâm. Nó là thiết bị tiền xử lý kiểu như PAU trong các khu hành lang, hội trường lớn, …

Nó bao gồm dàn trao đổi nhiệt (thường dùng trao đổi nhiệt giữa nước lạnh đi qua các ống đồng và không khí thổi qua nó) và quạt cao áp (quạt hướng kính) hệ thống điều khiển gồm cảm biến nhiệt, van ba ngã actuator… Khi nhiệt độ phòng lớn hơn nhiệt độ đặt thì van 3 ngã mở cho nước lạnh chảy qua dàn trao đổi nhiệt đến khi nhiệt độ tụt xuống nhiệt độ đặt thì van 3 ngã đóng lại nước lạnh chảy qua đường bypass về thiết bị làm lạnh nước (chiller). Không khí trước khi đưa vào AHU thường được lọc qua bộ phận tiền lọc và lọc túi. Khi cần độ sạch cao thì sử dụng cả lọc HEPA.

Công nghệ valve 3 ngả là công nghệ lâu rồi, bây giờ người ta hay dùng các actuator điều khiển trơn cho các valve nước lạnh, nó có thể điều khiển đến từng % độ mở của valve nước lạnh.

Còn quạt cao áp thì người ta thường dùng quạt 3 tốc độ với điều hòa không khí AHU nhỏ (giống các FCU). Dùng các VSD (Variable Speed Drive) cho các quạt công suất lớn. Qua việc điều khiển valve nước lạnh, tốc độ quạt gió để điều khiển nhiệt độ không khí đầu ra.

Tuy nhiên, các AHU này có độ chính xác không cao, nó chỉ dùng để xử lý sơ bộ không khí, muốn có 1 nhiệt độ và độ ẩm chính xác, các FCU tại từng khu vực sẽ làm tốt việc này.

Hệ thống điều hòa không khí AHU

  • Panel có cấu trúc đặc biệt.

AHU có panel có kết cấu kiểu sandwich. Lớp kim loại bên ngoài và lớp kim loại mạ kẽm bên trong tạo cho panel có độ cứng vững. Kết cấu được tăng cường khung nhôm định hình và được cố định bằng bulong kết quả là kết cấu vững chắc và nhẹ, có khả năng cách nhiệt cao và chống gỉ.

  • Rò rỉ thấp

AHU được sản xuất và thiết kế theo sáng chế độc quyền “Labyrinth”. Sự liên kết của khung và panel chặt chẽ bằng bulong và đai ốc. Panel có mối ghép bản âm và bản dương được kết hơp một cách tài tình và được cách nhiệt làm giảm các góc cạnh liên kết dẫn đến giảm sự rò rỉ không khí ra bên ngoài.

  • Không cầu lạnh

Lớp cách nhiệt  PU được kẹp giữa tấm panel theo kiểu sandwich và phương pháp cách nhiệt đặc biệt để cách nhiệt tất cả các bề mặt kim loại bên trong của AHU với không khí bên ngoài và do vậy triệt tiêu cầu lạnh. Do vậy, không có ngưng tụ sẽ xảy trên bề mặt và đồng thời giảm thiểu hao tổn năng lượng.

Hệ thống điều hòa không khí AHU

  • Công suất giải rộng

Điều hòa không khí AHU được thiết kế dạng modun áp dụng cho cả chiều dài và chiều rộng, cấu trúc linh hoạt và vững chắc, phù hợp với điều kiện khác nhau của công trình. Lưu lượng gió từ 564 m3/h-15000m3/h và 3000 m3/h-50.000 m3/h với 3 ESP khác nhau tạo nên tính linh hoạt và có khả năng phù hợp với yêu cầu đa dạng của công trình.

  • Thiết kế bộ trao đổi nhiệt

Bộ trao đổi nhiệt làm mát và sưởi ấm được thiết kế bằng phần mềm máy tính chuyên dụng để có thiết bị đáp ứng tốt với các thử nghiệm trong phòng thí nghiệm và ứng dụng thực tế đời sống.

  • Độ ồn thấp

Panel có kết cấu vững chắc, quạt gió được cân bằng tĩnh và cân bằng động và được giảm trấn bằng lò xo, các bộ phận được phối hợp chặt chẽ nhằm giảm rung động và giảm tiếng ồn khi thiết bị hoạt động.

  • Chứng chỉ ARI

ARI là tiêu chuẩn cao cho việc thiết kế và chế tạo thiêt bị trao đổi nhiệt được tính toán dựa trên phần mêm chuyên nghiệp để có được thiết bị đáp ứng được các thử nghiệm trong phòng thí nghiệm và ứng dụng thực tế đời sống theo các tiêu chuẩn cao nhất của HVAC

mỗi trang

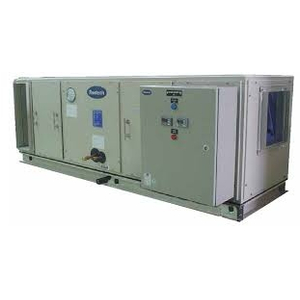

AHU Reetech
