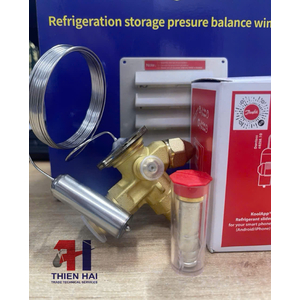

Model van tiết lưu Danfoss TEX 5



Van tiếu lưu Danfoss TEX 5: –40 to +10°C: 067B3250



Van tiếu lưu Danfoss TEX 5: –40 to +10°C: 067B3267, MOP+15°C



Van tiếu lưu Danfoss TEX 5: –40 to –5°C: 067B3249, MOP 0°C



Van tiếu lưu Danfoss TEX 5: –40 to –15°C: 067B3253, MOP –10°C



Van tiếu lưu Danfoss TEX 5: –60 to –25°C: 067B3263



Van tiếu lưu Danfoss TEX 5: –60 to –25°C: 067B3251, MOP –20°C



Thông số kỹ thuật van tiết lưu Danfoss TEX 5



- Thân van được hàn laser.



- Màng van được làm từ vật liệu chống ăn mòn chịu được áp suất làm việc và tuổi thọ cao



- Bầu cảm nhiệt và dây  được làm từ vật liệu chống ăn mòn và chịu được sự rung động cao.



- Chiều dài dây cảm biến nhiệt là: 3m.



- Thân van có các kiểu kết nối là hàn, loe, mặt bích. Kiểu thằng và kiểu góc



- Đường ống cân bằng áp suất có đường kính: 6mm.



- Áp suất làm việc lớn nhất của van: 28bar.



Độ quá nhiệt của van tiết lưu



- SS: static supperheat: độ quá nhiệt tĩnh của van



- OS: opening supperheat: độ quá nhiệt hoạt động của van



- SH: SS + OS = total supperheat: tổng độ quá nhiệt



- Qnom : công suất hoạt động của hệ thống



- Qmax: Công suất lạnh lớn nhất



* SS static supperheat có thể được điều chỉnh thông qua vít điều chỉnh công suất trên van xem hình



Độ quá nhiệt của van chuẩn là 5K cho các van tiết lưu danfoss TES 2 không có MOP và 4K cho các van có MOP.



Ví dụ:



- SS: static supperheat: 5K



- OS: opening supperheat: 6K



SH: SS + OS = total supperheat: 11K



Cách lựa chọn van tiết lưu danfoss TES 2



Ví dụ: hệ thống lạnh sử dụng môi chất lạnh là R407C.



- Công suất lạnhQ của hệ thống là: 45 kW



- Nhiệt độ ngưng tụ Tcond: 250C.



- Nhiệt độ bay hơi Tevap: -300C.



- Độ chênh lệch áp suất Dsub: 2bar



Cách lựa chọn van tiết lưu:



- Công suất lạnh Q của hệ thống là: 45 kW



- fsub hệ số qúa lạnh: 1,07 - cái này lựa chọn dựa vào tổng nhiệt độ qúa nhiệt Tsub



-  fp hệ số phân phối lạnh: 0,9 - cái này lựa chọn dựa vào tổng nhiệt độ bay hơi Tevap



Từ công thức tính công suất tính toán ta tính được công suất lựa chọn van là: Qlc = Q/(fsub *  fp) = 1,1 / (1,07*0,9) = 46,7 kW



Từ công suất lựa chọn trên ta dựa vào bảng công suất van tiết lưu môi chất R407 tìm được van TE12 với kim phun 07 (53.1 kW > 46.7 kW)



Cấu tạo van tiết lưu Danfoss TEX 5



 Cấu tạo van tiết lưu Danfoss TEX 5



1. Màng van, 2 Đệm van, 3. Thân van, 4. Vít điều chỉnh năng suất lạnh cho van, 5. Ống cân bằng ngoài của van.





Van tiết lưu Danfoss TEX 5 được cấu thành 3 bộ phận: Thân van, kim phun và đầu cảm



Hình 3. Kích thước của van tiết lưu Danfoss TEX 5





Khi cần tăng độ quá nhệt, dùng tuốc nơ vít xoay vít điều chỉnh theo chiều kim đồng hồ. Tăng độ quá nhiệt đồng nghĩa với việc giảm năng suất lạnh. Và ngược lại, khi cầng giảm độ quá nhiệt, xoay vít ngược chiều kim đồng hồ (tăng năng suất lạnh của van). Khi điều chỉnh, không bao giờ xoay vít quá nửa vòng một lần. Khi xoay xong cần tiến hành theo dõi sự làm việc của hệ thống lạnh cũng như độ quá nhiệt một cách chặc chẽ, tránh điều chỉnh quá chế độ yêu cầu. cần ghi nhớ rằng, máy chỉ chạy ổn định ở chế độ mới sau khoảng thời gian vận hành 30 phút.
